Información Básica
No. de Modelo.

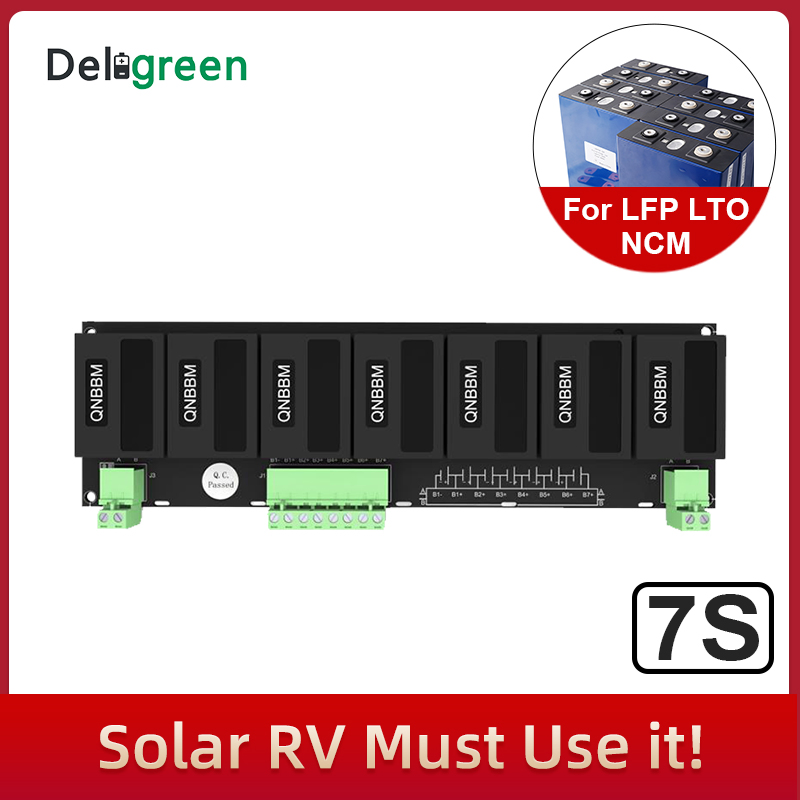

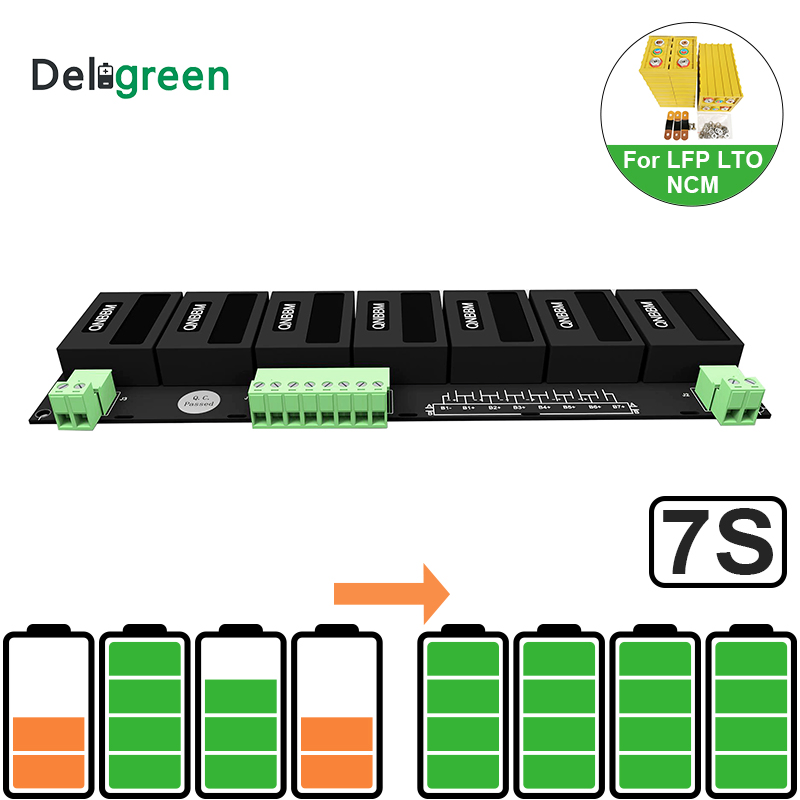

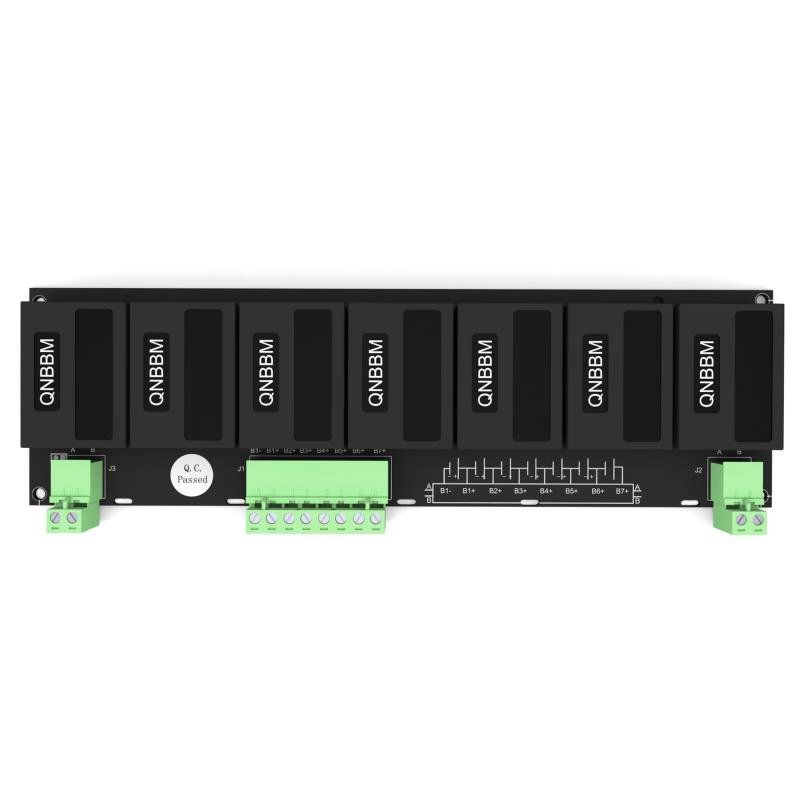

QNBBM 7S Battery balancer
Aplicación

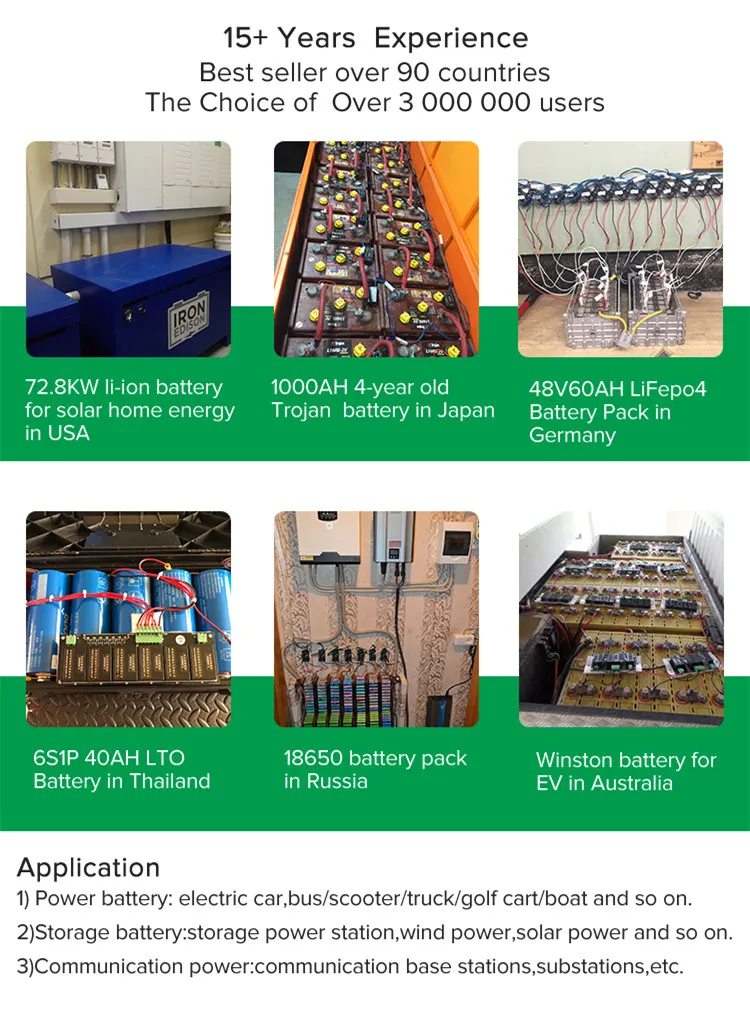

EV, solar, sistema de almacenamiento
Estilo de Cargador
Cargador Inteligente
Tipo de batería
18650, Li-Ion, Ácido de plomo, LTO, Supercondensador
Diferencia de tensión
<10mv
¡Hasta 6 amperios (6000mA) de equilibrio continuo!
Baterías compatibles: 50-1000 AH | Recuento de celdas ilimitado
Saldos durante la carga, descarga y almacenamiento
Descripción de Producto
Los ecualizadores de batería evitan que las diferencias de carga afecten el rendimiento. Esto produce hasta un 30% más de energía y prolongará la vida útil de la batería considerablemente.
🚀
Instalación rápida
Configuración sencilla y directa para sistemas diversos.
⚖️
Precisión extrema
Mantiene la diferencia de voltaje dentro de los 10mV.
🔋
Vida extendida
Aumenta la vida útil de la batería de 2 a 3 veces.

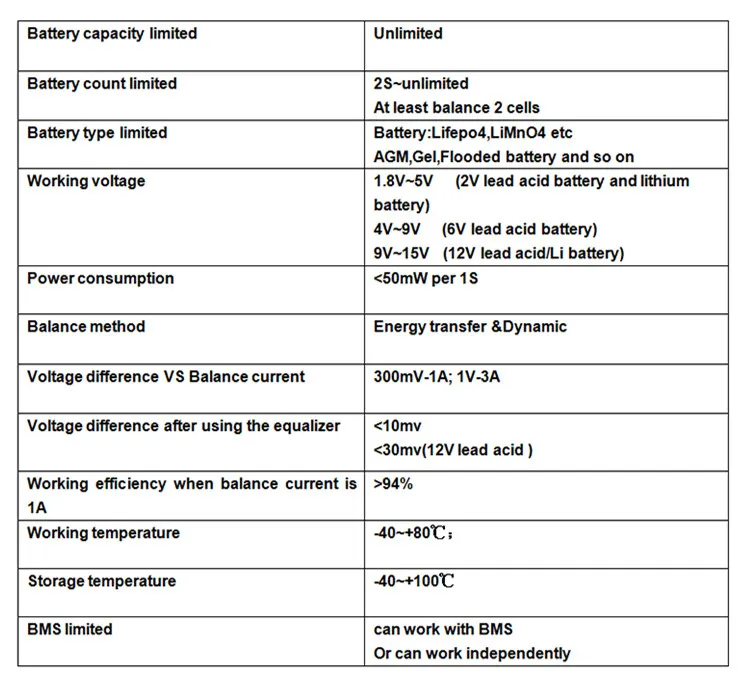

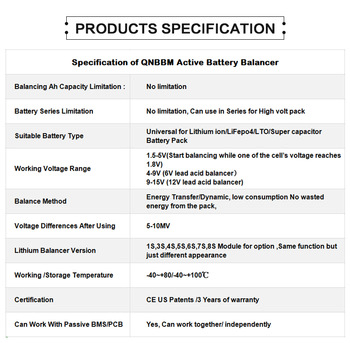

Parámetros de los Equilibradores
Características Técnicas
- Pulso de alta frecuencia: Equilibrador de voltaje-amperaje dinámico.
- Eficiencia energética: Consumo de corriente inactiva <50mW.
- Compatibilidad: Funciona con todas las entradas de cargador.

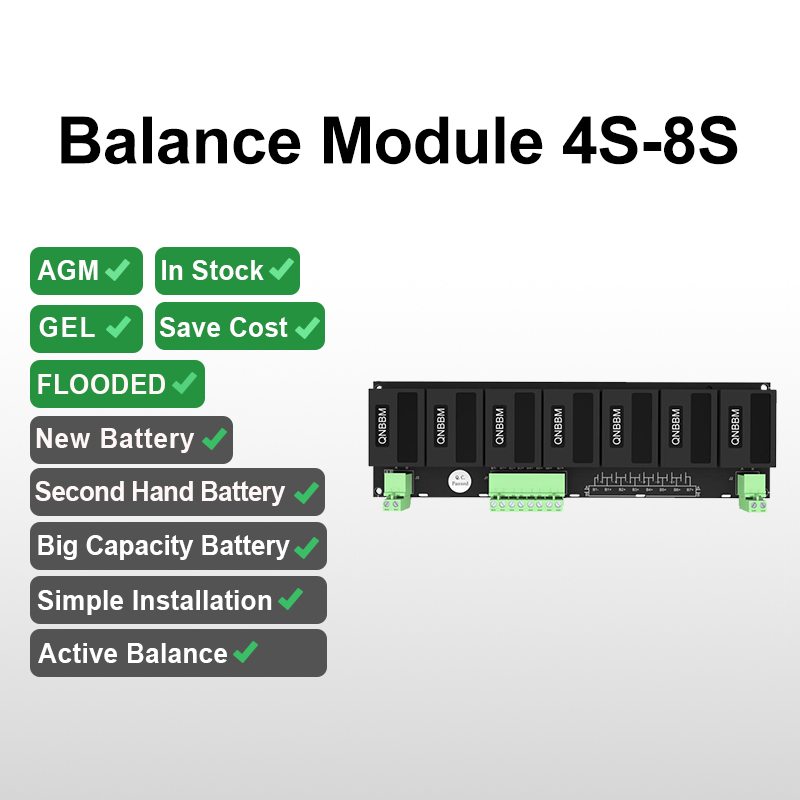

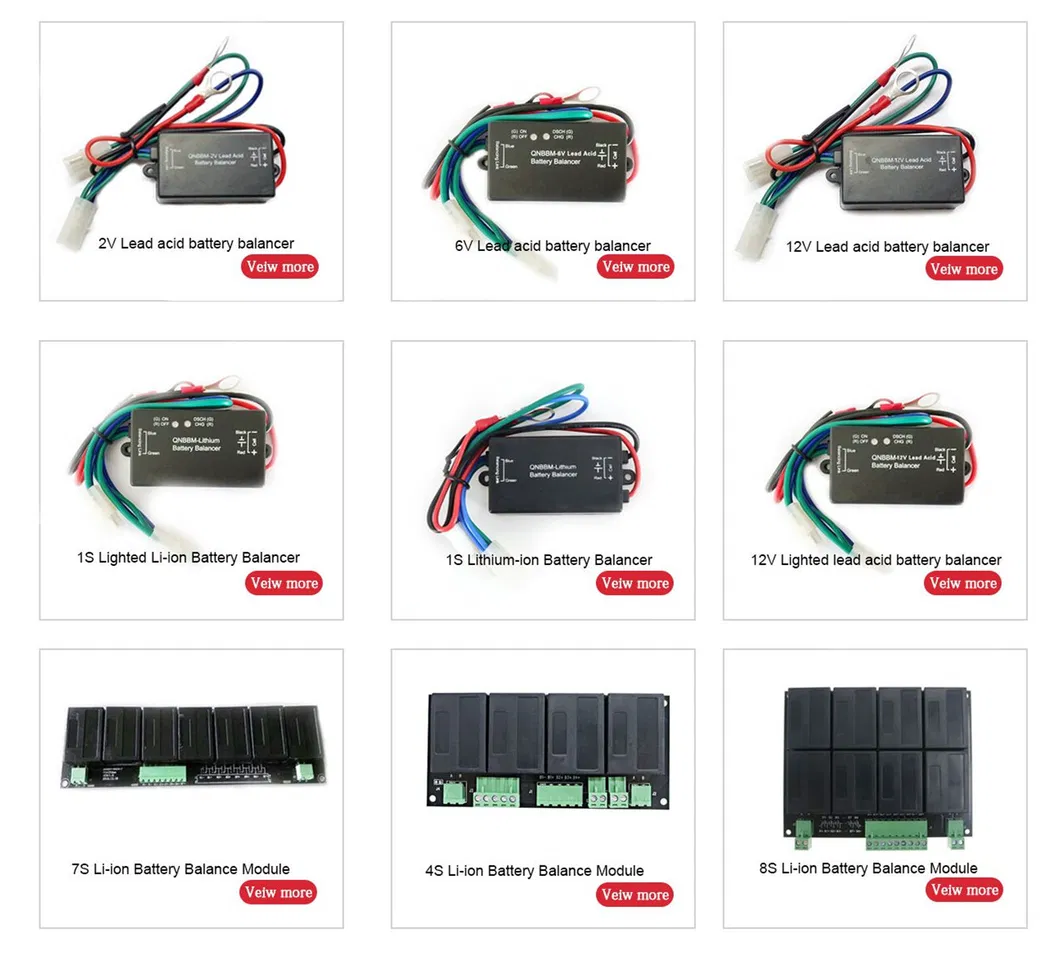

- Versatilidad de módulos: Opciones para 3S, 4S, 5S, 6S y 8S.
Dimensiones de Módulos (L*A*A)
| Módulo | Medidas (mm) |
| 1S celda única | 80 * 38 * 21 mm |
| 3S módulo | 120 * 70 * 25 mm |
| 4S módulo | 150 * 70 * 25 mm |
| 5S módulo | 190 * 70 * 25 mm |
| 6S módulo | 220 * 70 * 25 mm |
| 8S módulo | 280 * 70 * 25 mm |
Diagramas de Conexión

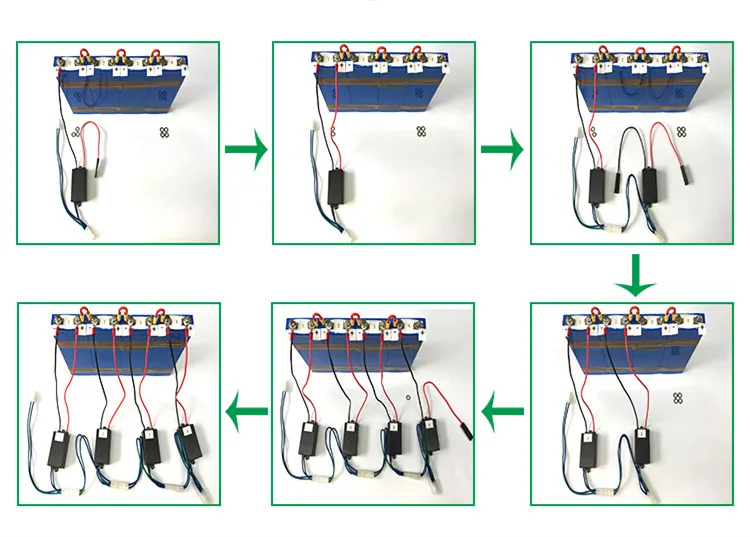

1s Diagrama de celda única

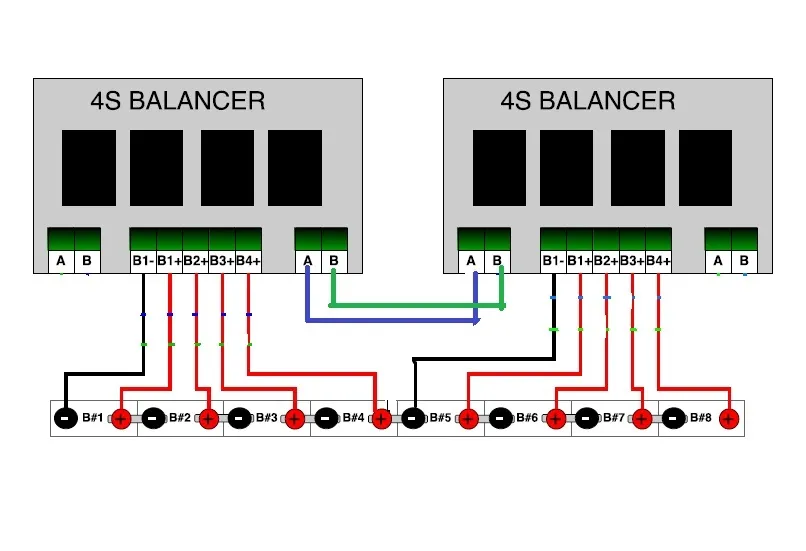

Diagrama de módulos
⚠️
Nota de Instalación: Por favor, compruebe el diagrama de cableado para evitar errores.
Cómo verificar la instalación:
- Mida la tensión con un multímetro.
- Escuche el sonido de alta frecuencia: si está bien conectado, emitirá un sonido suave (más fuerte cuanto más desequilibrada esté la batería).

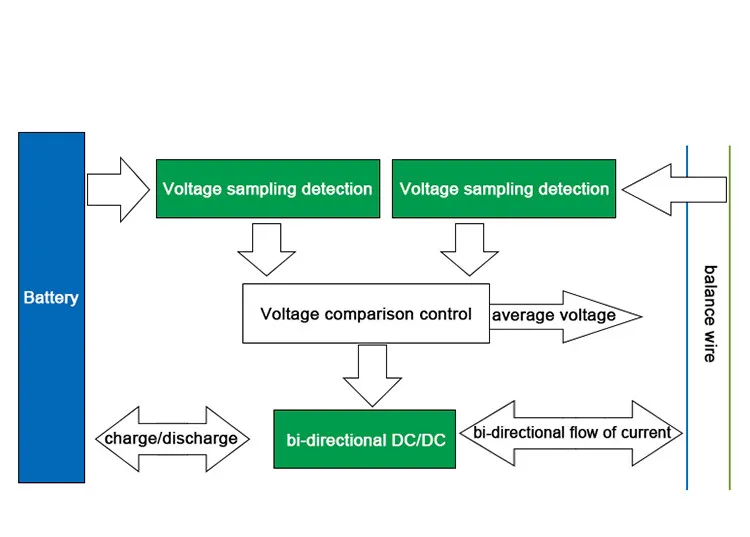

Funcionamiento Visual
Preguntas Frecuentes (FAQ)
¿Para qué tipos de baterías es adecuado este equilibrador?
Es compatible con una amplia gama que incluye Li-Ion, LiFePO4, LTO, NiMH, ácido de plomo y supercondensadores.
¿El equilibrador funciona solo durante la carga?
No, este sistema activo equilibra las celdas de forma continua durante la carga, la descarga y también cuando la batería está en almacenamiento.
¿Cuál es la corriente máxima de equilibrio?
El dispositivo proporciona una corriente de equilibrio continua de hasta 6 amperios (6000mA).
¿Cómo puedo saber si el módulo está funcionando correctamente?
Al estar correctamente conectado, el módulo emite un sonido suave de alta frecuencia. Si las baterías están muy desequilibradas, el sonido será más perceptible.
¿Cuál es el beneficio real para la vida útil de mi batería?
Al mantener la diferencia de voltaje por debajo de 10mV, evita sobrecargas y descargas profundas de celdas individuales, lo que puede duplicar o triplicar la vida útil del paquete.
¿Existe un límite de celdas que se pueden equilibrar?
El recuento de celdas es ilimitado; puede combinar varios módulos para adaptarse a cualquier configuración de voltaje de su paquete de baterías.
