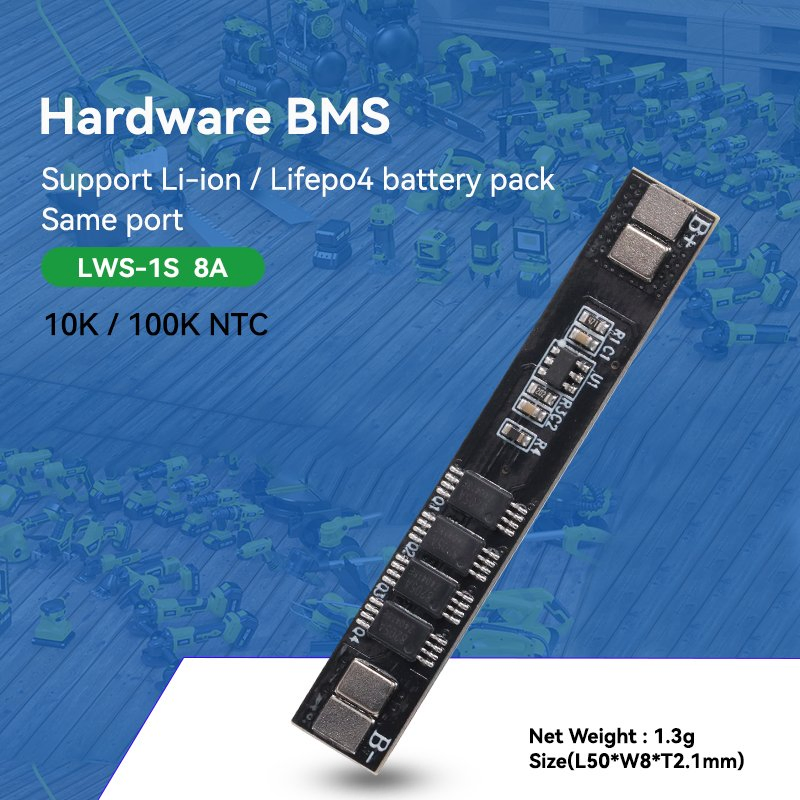

| Especificaciones PCM para 1S (3,7V) baterías de IÓN litio | |||
|---|---|---|---|
| LWS-1S6A-491 | |||
| No | Elemento de prueba | Criterio | |
| 1 | Voltaje | Tensión de carga | DC:4,2V CC/CV |
| Tensión de equilibrio para una sola celda | / | ||
| 2 | Actual | Corriente de equilibrio para una sola celda | / |
| Consumo de corriente | ≤10μA | ||
| Corriente de carga continua máxima | 8A | ||
| Corriente de descarga continua máx | 8A | ||
| 3 | Protección contra sobrecargo | Tensión de detección de sobrecarga para una sola celda | 4,25±0,025V |
| Tiempo de retardo de detección de sobrecarga | 15ms-150ms | ||
| Tensión de liberación de carga excesiva para una sola celda | 4,15±0,05V | ||
| 4 | Protección contra sobredescargas | Tensión de detección de sobredescarga para una sola celda | 2,8±0,08V |
| Tiempo de retardo de detección de sobredescarga | 15ms-150ms | ||
| Tensión de liberación de descarga excesiva para una sola celda | 3,0±0,1V | ||
| 5 | Protección contra sobrecorriente | Tensión de detección de sobrecorriente | 0,15±0,025V |
| Corriente de detección de sobrecorriente | 14±2A | ||
| Tiempo de retardo de detección | 5ms-15ms | ||
| Condición de liberación | cortar la carga | ||
| 6 | Protección contra cortocircuitos | Condición de detección | Cortocircuito exterior |
| Tiempo de retardo de detección | 200-500us | ||
| Condición de liberación | cortar la carga | ||

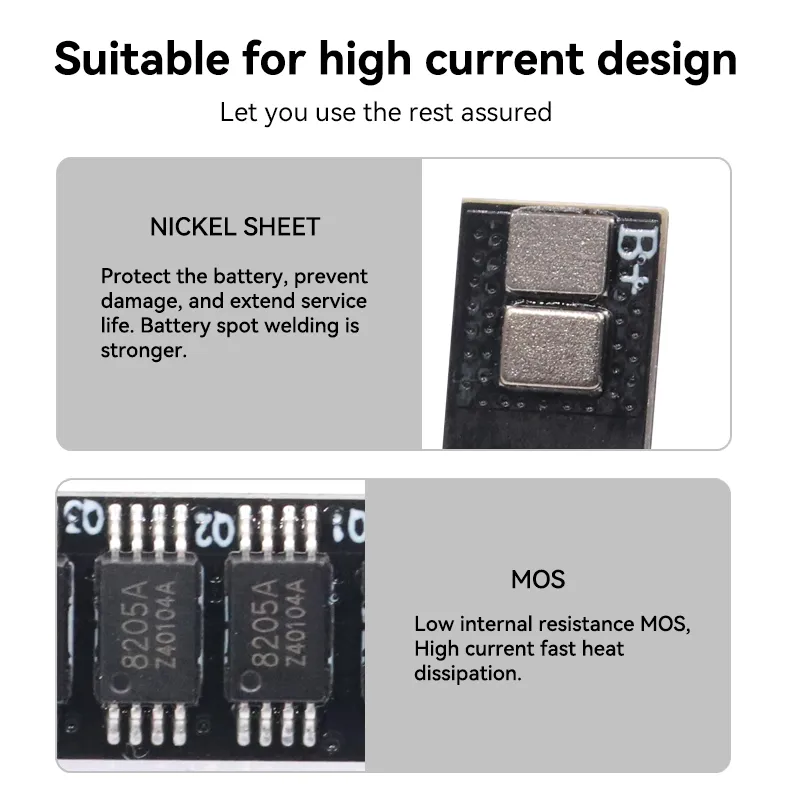

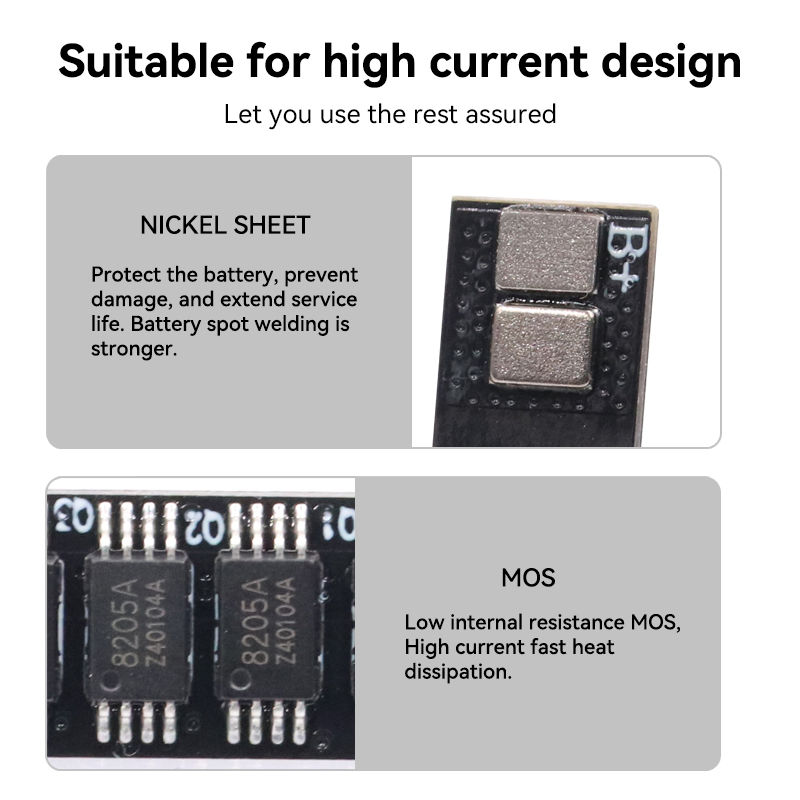

| 7 | Resistencia (Circuitos de protección MOSFET) | ≤50mΩ | |
| 8 | Temperatura | Rango de temperatura de funcionamiento | -20~+60ºC |
| Rango de temperatura de almacenamiento | -20~+85ºC | ||
Función: Detectar y proteger la batería de la sobrecarga, exceso de descarga, sobrecorriente, cortocircuito, temperatura de detección de protección y función de equilibrio de tensión automáticamente. Construido con componentes electrónicos de gama alta (IC de gama alta y MOSFET), el diseño de estructura simple le permitirá tener un rendimiento de trabajo de calidad más estable, aplicación flexible (puede usarse para menos batería de serie dejando algunos pines de conexión en estado vacío), el conjunto completo de medidas de protección le permiten funcionar bien sin ningún influjo de accidentes externos inesperados.
